RA110

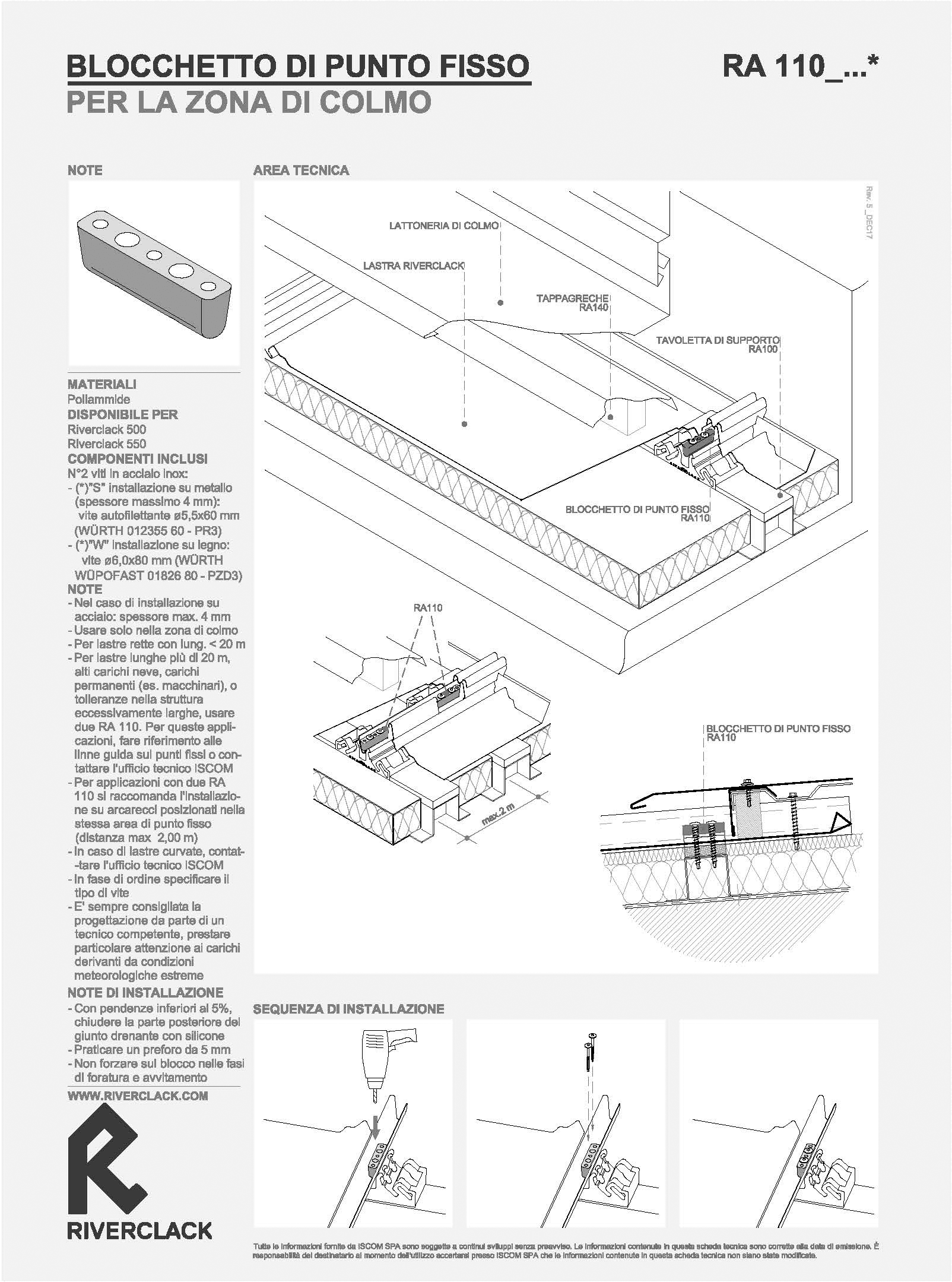

Blocchetto di punto fisso

Caratteristiche

MATERIALI

DISPONIBILE PER

COMPONENTI INCLUSI

N° 2 viti in acciaio inox:

(*)"S" installazione su metallo (spessore massimo 4 mm): vite autofilettante ⌀5,5x60 mm(WORTH01235560 - PR3)
(*)"W" installazione su legno: vite ⌀6,0x80 mm (WORTH WOPOFAST 01826 80- PZD3)

NOTE

Nel caso di installazione su acciaio: spessore max. 4 mm
Usare solo nella zona di colmo
Per lastre rette con lunghezza < 20 m
Per lastre lunghe più di 20 m, alti carichi neve, carichi permanenti (es. macchinari), o tolleranze nella struttura eccessivamente larghe, usare due RA 110 (Per queste applicazioni, fare riferimento alle linee guida sui punti fissi o contattare l'ufficio tecnico ISCOM)
Per applicazioni con due RA 110 si raccomanda l'installazione su arcarecci posizionali nella stessa area di punto fisso (distanza max 2,00 m)
In caso di lastre curvate, contattare l'ufficio tecnico ISCOM
In fase di ordine specificare il tipo di vite
È sempre consigliata la progettazione da parte di un tecnico competente, prestare particolare attenzione ai carichi derivanti da condizioni meteorologiche estreme

NOTE DI INSTALLAZIONE

Con pendenze inferiori al 5%, chiudere la parte posteriore del giunto drenante con silicone
Praticare un preforo da 5 mm
Non forzare sul blocco nelle fasi di foratura e avvitamento
