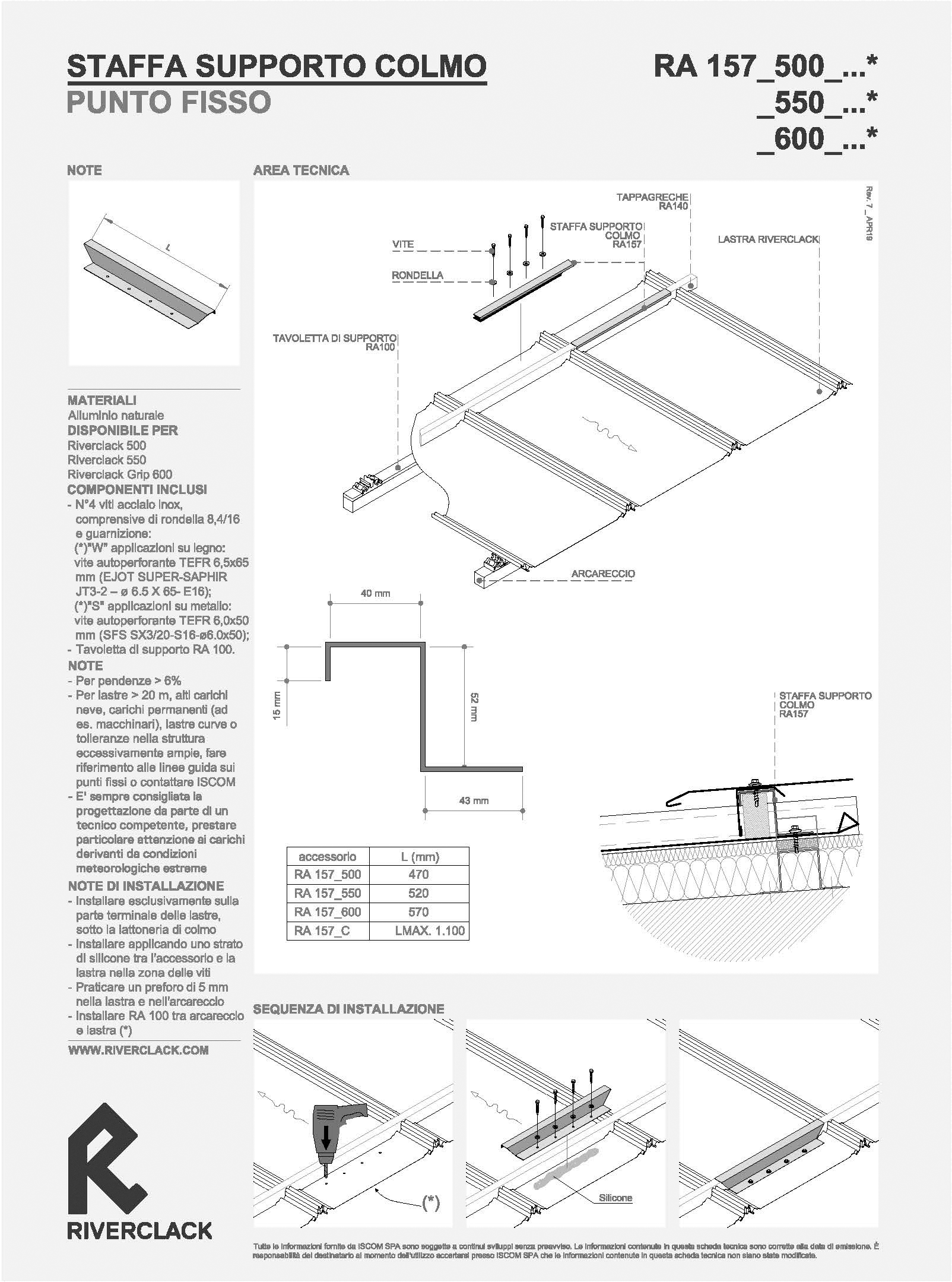

RA157

MATERIALI

• Alluminio naturale

DISPONIBILE PER

• Riverclack® 500
• Riverclack® 550
• Riverclack® 600

COMPONENTI INCLUSI

• N° 4 viti acciaio inox comprensive di rondella 8,4/16 e guarnizione:
  • (*)"W" applicazioni su legno: vite autoperforante TEFR 6,5 x 65 mm (EJOT SUPER-SAPHIR JT3-2 - 0 6.5 X 65-E16)
  • (*)"S" applicazioni su metallo: vite autoperforante TEFR 6,0x50 mm (SFS SX3/20-S16-06.0x50)
• Tavoletta di supporto RA 100

NOTE

• Per pendenze > 6%
• Per lastre > 20 m, alti carichi neve, carichi permanenti (ad es. macchinari), lastre curve o tolleranze nella struttura eccessivamente ampie, fare riferimento alle linee guida sui punti fissi o contattare ISCOM
• È sempre consigliata la progettazione da parte di un tecnico competente, prestare particolare attenzione ai carichi derivanti da condizioni meteorologiche estreme

NOTE DI INSTALLAZIONE

• Installare esclusivamente sulla parte terminale delle lastre, sotto la lattoneria di colmo
• Installare applicando uno strato di silicone tra l'accessorio e la lastra nella zona delle viti
• Praticare un preforo di 5 mm nella lastra e nell'arcareccio
• Installare RA 100 tra arcareccio e lastra (*)
