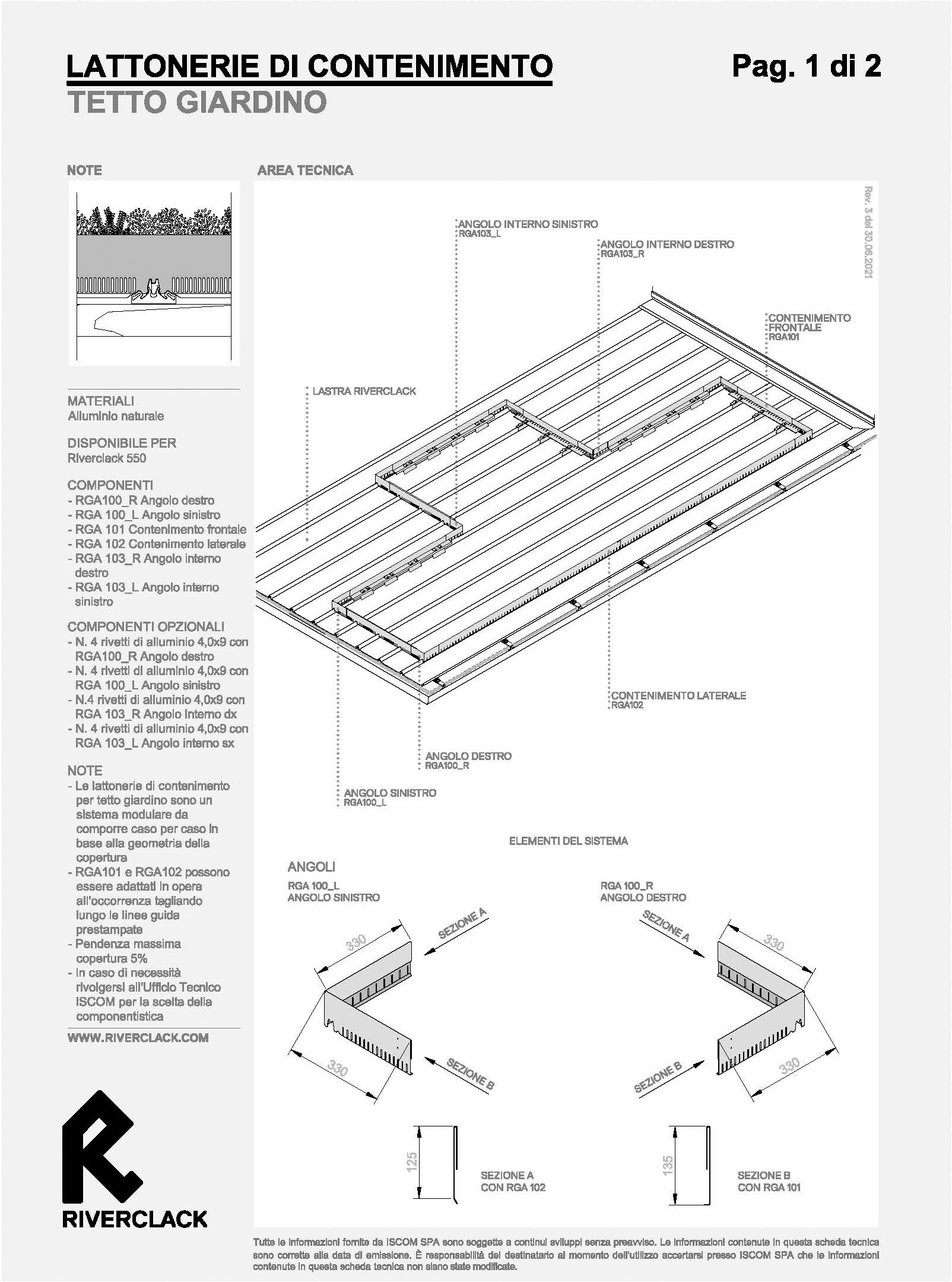

LATTONERIE DI CONTENIMENTO

MATERIALI

• Alluminio naturale

DISPONIBILE PER

• Riverclack® 500

COMPONENTI

• RGA 100_R Angolo destro
• RGA 100_L Angolo sinistro
• RGA 101 Contenimento frontale
• RGA 102 Contenimento laterale
• RGA 103_R Angolo interno destro
• RGA 103_L Angolo interno sinistro

COMPONENTI OPZIONALI

• N° 4 rivetti di alluminio 4,0 x 9 con RGA 1 00_R Angolo destro
• N° 4 rivetti di alluminio 4,0 x 9 con RGA 100_L Angolo sinistro
• N° 4 rivetti di alluminio 4,0 x 9 con RGA 103_R Angolo interno dx
• N° 4 rivetti di alluminio 4,0 x 9 con RGA 103_L Angolo interno sx

NOTE

• Le lattonerie di contenimento per tetto giardino sono un sistema modulare da comporre caso per caso in base alla geometria della copertura
• RGA 101 e RGA 102 possono essere adattati in opera all'occorrenza tagliando lungo le linee guida prestampate
• Pendenza massima copertura 5%
• In caso di necessità rivolgersi all'Ufficio Tecnico ISCOM per la scelta della componentistica

ISTRUZIONI DI MONTAGGIO

• Pulire e sgrassare le nervature interessate dalla posa degli RSA 302
• Posizionare secondo lo schema di progettazione gli RSA 302 con l'applicazione del silicone tra la base dell'elemento plastico e la nervatura della lastra
• Posizionare la lattoneria di contenimento frontale RGA 101 agganciandola all'elemento di presa degli RSA 302, bloccarla con le viti TCEI 5,5x16
• Posizionare secondo lo schema di progettazione gli RSA 302 sulla nervatura corrispondente alla sezione laterale del tetto giardino con l'applicazione del silicone tra la base dell'elemento plastico e la nervatura della lastra
• Posizionare la lattoneria di contenimento laterale RGA 102 agganciandola all'elemento di presa degli RSA 302, quindi posizionare la vite di tenuta TCEI 5,5x16 usando il preforo come riferimento
• Posizionare le lattonerie angolari (RGA 100_L e RA 100_R) e fissarle a RGA101 e RGA102 con i rivetti dopo aver forato le lattonerie usando i prefori come guida
• In caso di necessità rivolgersi all'Ufficio Tecnico ISCOM
