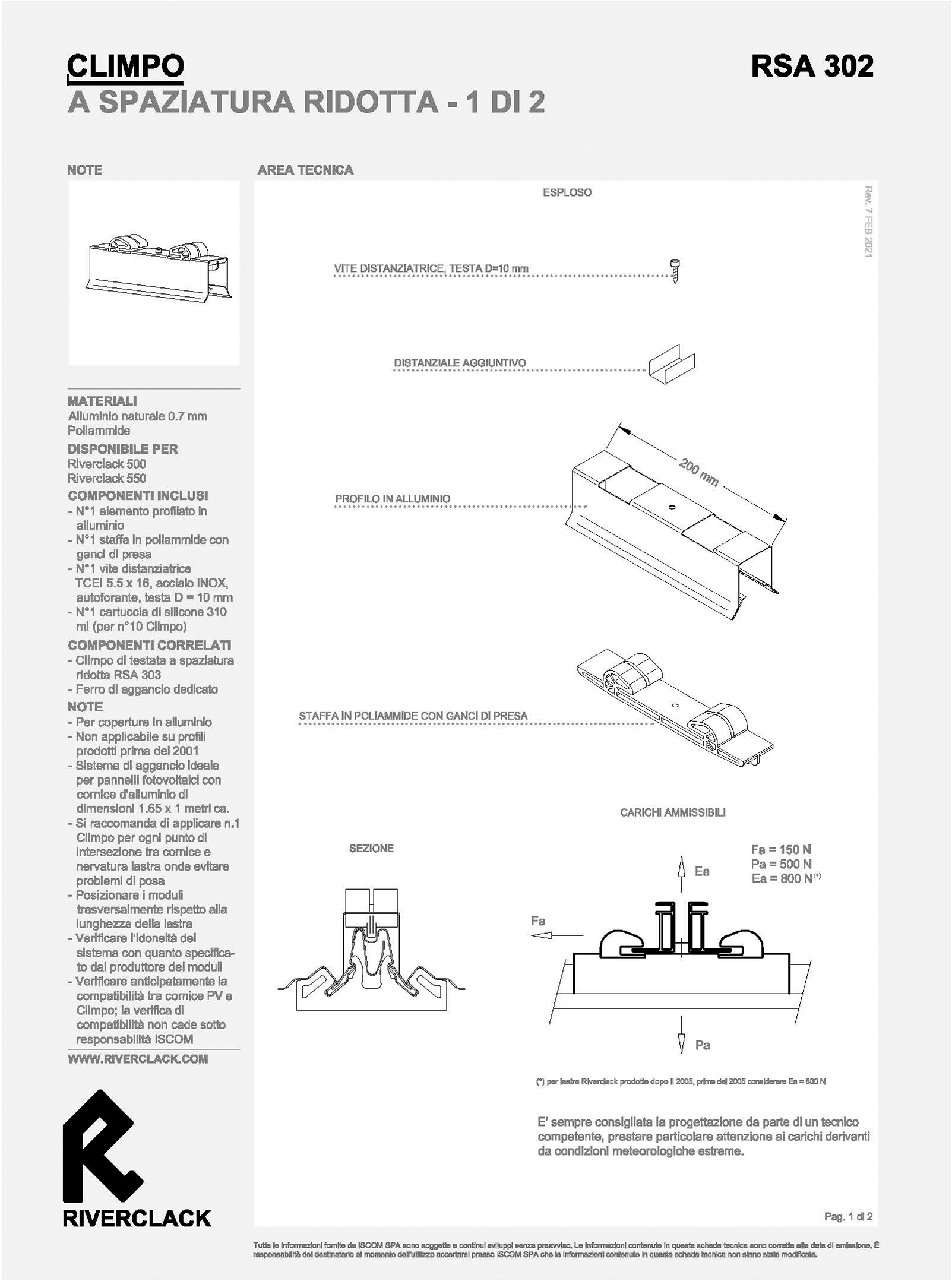

RSA302

MATERIALI

• Alluminio naturale 0.7 mm
• Poliammide

DISPONIBILE PER

• Riverclack® 500
• Riverclack® 550

COMPONENTI INCLUSI

• N° 1 elemento profilato in alluminio
• N° 1 staffa in poliammide con ganci di presa
• N° 1 vite distanziatrice TCEI 5.5 x 16, acciaio INOX, autoforante, testa D = 10 mm
• N° 1 cartuccia di silicone 310 ml (per n°10 Climpo)

COMPONENTI CORRELATI

• Climpo di testata a spaziatura ridotta RSA 303
• Ferro di aggancio dedicato

NOTE

• Per coperture in alluminio
• Non applicabile su profili prodotti prima del 2001
• Sistema di aggancio ideale per pannelli fotovoltaici con cornice d'alluminio di dimensioni 1.65 x 1 metri ca.
• Si raccomanda di applicare n.1 Climpo per ogni punto di intersezione tra cornice e nervatura lastra onde evitare problemi di posa
• Posizionare i moduli trasversalmente rispetto alla lunghezza della lastra
• Verificare l'idoneità del sistema con quanto specifica­to dal produttore dei moduli
• Verificare anticipatamente la compatibilità tra cornice PV e Climpo; la verifica di compatibilità non cade sotto responsabilità ISCOM
• Accessorio applicabile con pendenze inferiori al 10%; pendenze superiori richiedono accorgimenti opportuni (interposizione di fermi meccanici es. staffa RA 202)
• Il sistema Climpo non è un fermaneve. Con carichi neve superiori ai valori indicati, tenendo conto del peso proprio dei moduli, interporre specifiche staffe fermaneve
• La vite in dotazione implica una distanza tra i moduli di 10 mm (diametro testa della vite)
• Sistema applicabile a moduli con cornici indicate in Tab.1; con cornici differenti (Tab.2) richiedere l'apposito distanziale
• Per una migliore integrazione del campo fotovoltaico, utilizzare all'inizio e alla fine della posa il Climpo di testata a spaziatura ridotta RSA 303
• Per l'incastro del Climpo sulla nervatura Riverclack utilizzare l'apposito ferro di aggancio, da richiedere in fase d'ordine
• Per il montaggio attenersi alle istruzioni specifiche ISCOM
• Accessorio applicabile su coperture curvate con raggio >30 m. L'applicazione è possibile anche su raggi <30 m e >5m; in tal caso la posa dei moduli PV dovrà avvenire su profili di interfaccia e non direttamente su Climpo
• Applicazioni differenti da quelle indicate sono possibili con opportuni accorgimenti; contattare il referente tecnico-commerciale di zona
• Peso: approx. 150 grammi
• Modello dep. n° 1662727
