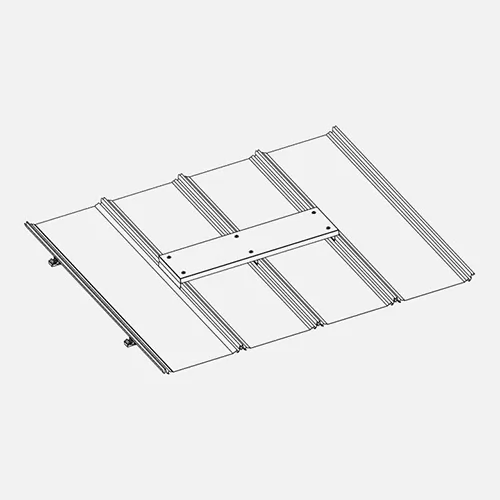

RA204

DISPONIBILE PER

• Riverclack® 550
• Riverclack® 600

COMPONENTI INCLUSI

• N° 15 bulloni M8 x 35, inox
• N° 15 rondelle 8/24, inox
• N° 6 staffe di aggancio, inox
• N° 1 piastra di supporto, inox
• N° 3 blocchi di contrasto composti da N° 1 supporto a "C" in acciaio zincato e N° 5 staffe in poliammide
• Coperchio, alluminio prev. 0.7 mm o rame 0.6 mm

COMPONENTI AGGIUNTIVI

• Punto fisso

NOTE

• Studiato per incrementare la resistenza ai carichi trasversali nelle coperture precedenti al 2005
• Con coperture precedenti al 2005, contattare ISCOM per una corretta identificazione del profilo e delle staffe di aggancio
• Con carichi longitudinali alla lastra, prevedere sempre il punto fisso
• Il montaggio di qualsiasi sistema sul dispositivo deve avvenire al centro della piastra
• Per le specifiche di posizionamento e di montaggio sulla copertura, fare riferimento alla scheda tecnica RA 203
• È sempre consigliata la progettazione da parte di un tecnico competente, prestare particolare attenzione ai carichi derivanti da condizioni meteorologiche estreme.
