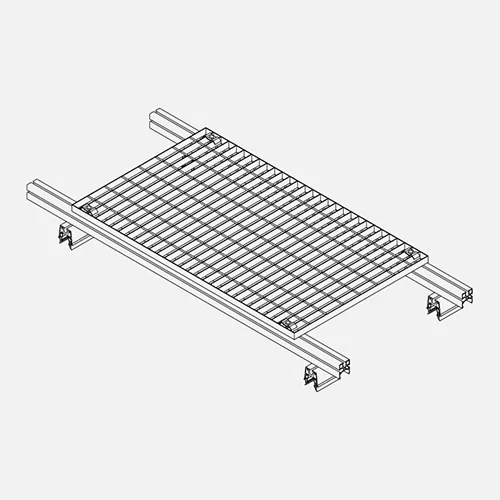

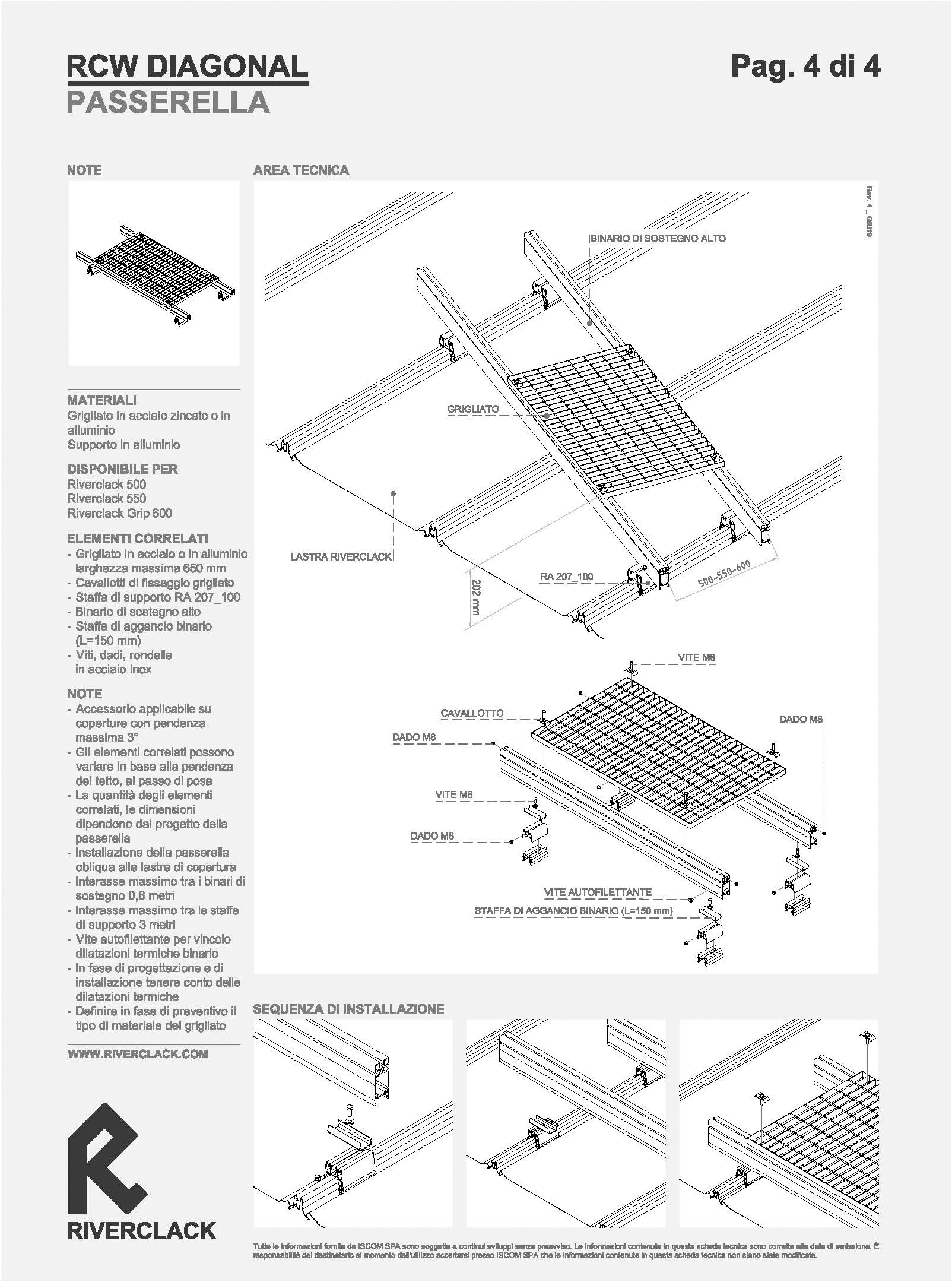

RCW DIAGONAL

MATERIALI

• Grigliato in acciaio zincato o in alluminio
• Supporto in alluminio

DISPONIBILE PER

• Riverclack® 500
• Riverclack® 550
• Riverclack® 600

ELEMENTI CORRELATI

• Grigliato in acciaio o in alluminio, larghezza massima: 650 mm
• Cavallotti di fissaggio grigliato
• Staffa di supporto RA 207_00
• Binario di sostegno alto
• Staffa di aggancio binario (L=100 mm)
• Viti, dadi, rondelle in acciaio Inox

NOTE

• Accessorio applicabile su coperture con pendenza massima 3°
• Gli elementi correlati possono variare in base alla pendenza del tetto, al passo di posa
• La quantità degli elementi correlati, le dimensioni dipendono dal progetto della passerella
• Installazione della passerella obliqua alle lastre di copertura
• Interasse massimo tra i binari di sostegno 0,6 metri
• Interasse massimo tra le staffe di supporto 3 metri
• Vite autofilettante per vincolo dilatazioni termiche binario
• In fase di progettazione e di installazione tenere conto delle dilatazioni termiche
• Definire in fase di preventivo il tipo di materiale del grigliato
